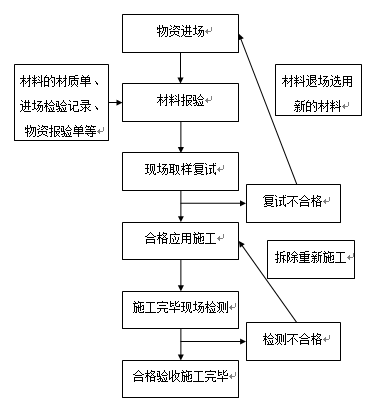

一、  材料进场流程图



二、 材料报验的具体流程

1、   喷射混凝土

1．1水泥的取样

送实验室1包水泥，每200T一次，进场必须抓紧时间送样，配合比最快10天

(一)水泥的批组成~~~根据（GB 50204-2002）的要求：

　　水泥进场时应对其品种、级别、包装或散装仓号、出厂日期进行检查，并应对其强度、安定性及其他必要的性能指标进行复验。

　　当使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。

　　检查数量：按同一个生产厂家、同一强度等级(标号)、同一品种、同一批号且连续进场的水泥，袋装水泥不超过200吨为一批，散装水泥以不超过500吨为一批，每批抽样不少于一次。

(二)取样方法



　　对进场的袋装水泥，每批随机选择20个以上不同的部分，将取样管插入水泥适当深度，用大拇指按住气孔，小心抽出样管，将所取样品放入洁净、干燥、不易污染的容器中。

　　　　取样总量至少12kg。

1．2普通混凝土用砂、石的取样

(一)砂、石的验收

砂石送实验室水泥代半包，和水泥一起送达，200m3一次

　　 砂、石的验收分别按《普通混凝土用砂质量标准及检验方法》(JGJ52－92)及《普通混凝土用碎石或卵石质量标准及检验方法》(JGJ53－92)中的规定进行。购货单位应按同产地同规格分批验收。用大型工具(如火车、货船或汽车)运输的，以400立方米或600t为一验收批。用小型工具运输的，以200立方米或300t为一验收批。不足者亦为一批。

　　对于砂子，每验收批至少应进行颗粒级配、含泥量和泥块含量检验。如为海砂还应检验其氯离子含量。

　　对于石子，每验收批至少应进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量检验。对重要工程或特殊工程应根据工程要求，增加检测项目。当质量比较稳定、进料量又较大时，可定期检验。

(二)取样规定

　　每验收批取样方法应按下列规定执行：

　　a、在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表层铲除。然后对于砂子由各部位抽取大致相等的8份，组成一组样品。对于石子由各部位抽取大致相等的15份(在料堆的顶部、中部和底部各由均匀分布的5个不同部分取得)组成一组样品。

b、取样数量对于砂子，一般30kg，对于石子一般100～120kg。

　　c、对所取样品应妥善包装，避免细料散失及防止污染。并附样品卡片，标明样品的编号、名称、取样时间、产地、规格、样品量、要求检验的项目取样方式等。

1.3试件的取样、制作和养护

(一)混凝土试件的取样

主楼每层四组，三组标养，1组600℃天（监理商量），无条件标养可用水浸泡，尽量多放水泥和石子，确保实验合格

　　根据《混凝土结构工程施工质量验收规范》（GB 50204-2002）和《混凝土强度检验评定标准》（GBJ107－87）的规定，用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。取样与试件留置应符合以下规定：

　　1、每拌制100盘但不超过100立方米的同配合比的混凝土，取样次数不得少于一次；

　　2、每工作班拌制的同一配合比的混凝土不足100盘时，其取样次数不得少于一次；

　　3、当一次连续浇筑超过1000立方米时，同一配合比的混凝土每200立方米取样不得少于一次；

　　4、同一楼层、同一配合比的混凝土，取样不得少于一次；

　　5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数应根据实际需要确定。

根据《普通混凝土力学性能试验方法标准》GB/T 50081—2002的要求，混凝土试件的制作和养护按下列规定：

　(二)试件的制作

　　1.1 混凝土试件的制作应符合下列规定：

　a. 成型前，应检查试模尺寸并符合GB/T 50081—2002的规定；试模内表面应涂一薄层矿物油或其他不与混凝土发生反应的脱模剂。

　b.取样或拌制好的混凝土拌合物应至少用铁锨再来回拌合三次(适当加入水泥和石子，能增加试块强度)。

c.混凝土拌合物应分两层装入模内，每层的装料厚度大致相等；

　d.插捣应按螺旋方向从边缘向中心均匀进行。在插捣底层混凝土时，捣棒应达到试模底部；插捣上层时，捣棒应贯穿上层后插入下层20～30mm；插捣时捣棒应保持垂直，不得倾斜。然后应用抹刀沿试模内壁插拔数次；

　e. 每层插捣次数按在10000mm2截面积内不得少于12次；

f.插捣后应用橡皮锤轻轻敲击试模四周，直至插捣棒留下的空洞消失为止。

g.刮除试模上口多余的混凝土，待混凝土临近初凝时，用抹刀抹平。

(三)试件的养护

a. 试件成型后应立即用不透水的薄膜覆盖表面。

b. 采用标准养护的试件，应在温度为20±5℃的环境中静置一昼夜至二昼夜，然后编号、拆模。拆模后应立即放入温度为20±2℃，相对湿度为95%以上的标准养护室中养护，或在温度为20±2℃的不流动的氢氧化钙饱和溶液中养护。标准养护室内的试件应放在支架上，彼此间隔10～20mm，试件表面应保持潮湿，并不得被水直接冲淋。

c. 同条件养护试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。 　　

d. 标准养护龄期为28d（从搅拌加水开始计时）。

　　(四) 试验记录

   试件制作和养护的试验记录内容应符合GB/T 50081—2002第1.0.3条第2款的规定。

2、预拌商品混凝土

　预拌（商品）混凝土，除应在预拌混凝土厂内按规定留置试块外，混凝土运到施工现场后，还应根据《预拌混凝土》（GB14902－94）规定取样。

　　a.用于交货检验的混凝土试样应在交货地点采取。每100立方米相同配合比的混凝土取样不少于一次；一个工作班拌制的相同配合比的混凝土不足100立方米时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时，其交货检验的试样为每200立方米混凝土取样不得少于一次。

　　b.用于出厂检验的混凝土试样应在搅拌地点采取，按每100盘相同配合比的混凝土取样不得少于一次；每一工作班组相同的配合比的混凝土不足100盘时，取样亦不得少于一次。

　　c.对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100立方米相同配合比的混凝土取样检验不得少于一次；当一个工作班相同配合比的混凝土不足100立方米时，也不得少于一次。

d.对于预拌混凝土，一般采取有混凝土提供商代做，直接送检测室。

3、钢筋、焊接件及连接件的取样

(一)热轧钢筋

每组五根500长，每60T一组，取钢筋不能取头，圆钢筋不能调直

　　1）组批规则

　　以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。

　　2）取样方法

　　拉伸检验：任选两根钢筋切取。两个试样，试样长500mm。

　　冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：

质量检验：任选一根钢筋切成式样长500mm。

　　L=1.55*(a+d)+140mm

　　式中：L—试样长度

　　a—钢筋公称直径

　　d—弯曲试验的弯心直径；按下表取用

钢筋牌号(强度等级) HPB235(Ⅰ级)      HRB335       HRB400          HRB500

公称直径(mm)       8～20         6～25 28～50    6～25 28～50   6～25 28～50

弯心直径d            1a               3a   4a         4a   5a          6a   7a

　　在切取试样时，应将钢筋端头的500mm去掉后再切取。

(二)低碳钢热轧圆盘条

　　1）组批规则

　　以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。

　　2）取样方法：

　　拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。

　　弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长500mm。

　　在切取试样时，应将端头的500mm去掉后再切取。

(三)冷轧带肋钢筋

　  1）冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。

　　2）对成捆供应的550级冷轧带肋钢筋应逐捆检验。从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。如果，检验结果有一项达不到标准规定。应从该捆钢筋中取双倍试样进行复验。

（四） 钢筋焊接接头的取样

A、取样规定　[根据《钢筋焊接及验收规程》(JGJ18-2003)]

　　1）钢筋闪光对焊接头取样规定

　　a 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计算。

　　b 力学性能检验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验。

　　c 焊接等长的预应力钢筋（包括螺丝端杆与钢筋）时，可按生产时同等条件制作模拟试件。

　　d 螺丝端杆接头可只做拉伸试验。

　　e 封闭环式箍筋闪光对焊接头，以600个同牌号、同规格的接头为一批，只做拉伸试验。

　　f 当模拟试件试验结果不符合要求时，应进行复验。复验应从现场焊接接头中切取，其数量和要求与初始试验相同。

　　2）钢筋电弧焊接头取样规定

　　a 在现浇混凝土结构中，应以300个同牌号、同型式接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号、同型式接头作为一批。每批随机切取3个接头，做拉伸试验。

　　b 在装配式结构中，可按生产条件制作模拟试件，每批3个，做拉伸试验。

　　c 钢筋与钢板电弧搭接焊接头可只进行外观检查。

　　d 模拟试件的数量和要求应与从成品中切取时相同。当模拟试件试验结果不符合要求时，复验应再从成品中切取，其数量和要求与初始试验时相同。

　　注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。

　　3）钢筋电渣压力焊接头取样规定

　　在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。每批接头中随机切取3个试件做拉伸试验。

　　 注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。

　　4）钢筋气压焊接头取样规定

　　a 在现浇混凝土结构中，应以300个同牌号钢筋接头作为一批；在房屋结构中，应在不超过二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时，仍应作为一批。

　　b 在柱、墙的竖向钢筋连接中，应从每批接头中随机切取3个接头做拉伸试验；在梁、板的水平钢筋连接中，应另切取3个接头做弯曲试验。

　　注：在同一批中若有几种不同直径的钢筋焊接接头，应在最大直径接头中切取3个试件。 　

B、试件长度　[根据《钢筋焊接接头试验方法标准》（JGJ/T27-2001）]

　　Ⅰ、拉伸试件的最小长度

接　　头　　型　　式             试件最小长度mm

电弧焊 双面搭接、双面帮条           8d+Lh+240

单面搭接、单面帮条               5d+Lh+240

闪光对焊、电渣压力焊、气压焊         8d+240

　　注：Lh——帮条长度或搭接长度，钢筋帮条或搭接长度应符合下表要求：

钢筋牌号               焊接型式       帮条长度或搭接长度Lh

HBP235                 单面焊           ≥8d

                    双面焊           ≥4d

HRB335、HRB400、RRB500       单面焊           ≥10d

                    双面焊           ≥5d

切取试件时，应使焊缝处于试件长度的中间位置。

　　Ⅱ、弯曲试件长度按下式计算：

　　L=D+2.5d+150mm

　　式中：L—试件长度

　　D—弯心直径(mm)

　　d—钢筋直径(mm)

　　切取试件时，焊缝应处于试件长度的中央。

　　弯心直径D按下表规定确定。

　　　　　　　　　　　　钢筋焊接接头弯曲试验弯心直径

钢筋直径     ≤25mm     ＞25mm

钢筋级别       弯心直径D(mm)

Ⅰ级           2d     3d

Ⅱ级           4d     5d

Ⅲ级           5d     6d

Ⅳ级           7d     8d

(五）机械连接接头　[根据《钢筋机械连接通用技术规程》（JGJ107-2003）]

1）钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，取样按以下进行：

　　a 每种规格钢筋的接头试件不应少于3根；

　　b 钢筋母材抗拉强度试件不应少于3根，且应取接头试件的同一根钢筋；

　　2）接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验与验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程结构中随机截取3个试件作单向拉伸试验。

　　3）接头试件尺寸

　　a 试件长度如下所示

　　 L1=L+8d+2h

　　L—接头试件连件长度

　　d—钢筋直径

　　h—试验机夹具长度，当d＜20mm时，h取70mm，当d≥20mm时，h取100mm

　　L1—试件长度

　　在取有于工艺检验的接头试件时，每个试件尚应取一根与其母材处于同一根钢筋的原材料试件做力学性能试验。

（六）后锚固植筋拉拔实验

1）每种型号没1000根做1组，1组3根且每层至少做一组。

2）植筋胶送检要看清厂家标明的A、B胶比例，取样时按比例取，在样品上标出A、B胶，标出比例。



4、粘钢、包钢工程实验

钢板每组两条，一条600*30，一条400*双倍厚度（角钢一样），取样不能用热切割，一组代表数量为60t。

结构胶性能一般做两项就可以

(一)钢板的检测

　　1）组批规则

　　以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。

　　2）取样方法

一条600*30，一条400*双倍厚度（角钢一样）。

3）现场拉拔

钢板拉拔分为梁柱和板墙两种：

梁柱按所施工构件总数的10‰，且不小于3组。一组为3个点。

板墙按每层平米取样，100m2（不足100m2按100m2算）取一组且不少于一组，一组为3个点。（GB50550 2010）

　　 (二)结构胶的检测

　　1）组批规则

　结构胶，不超过60吨为一批，一般不要求做现场复试，如果检测只作胶体性能检测，对于环保、湿热老化、疾病等可要求厂家提供报告。

　　2）取样方法：

　　对于材料分A、B组分的，可按说明质量比取样，一般A胶1.5千克、B胶1千克。（送样时区分A、B胶）

 (三)螺栓的检测

 1）组批规则：

以同一进厂数量为一批，进行抽检。

2）取样方法：

随即在进场材料中抽取4根，做抗拉和抗剪实验。

（四）防锈漆

一般不做现场复试（规范上无具体要求），如果检测只做环保检测。

（五）防火涂料检测

1）组批规则：

以同一进场批次，3t为一抽样基数，厚型防火涂料500t、薄型防火涂料200t为一批。

2）取样方法：

防火涂料检测，只要求做耐火性能和附着力的检测。

（六）现场拉拔检测

一般包钢、粘钢、碳布做模拟件检测，取40x40mm的原材3块，用所报结构胶粘于混凝土表面（严格按照施工工艺施工），按照结构胶说明，一般72小时后做现场拉拔，拨坏特征为混凝土分离，破坏力4kn，为合格。

（七）现场防火涂料检测

现场只做厚度检测厚度检测。

a． 薄涂型钢结构防火涂层应符合下列要求：

 　 1）涂层厚度符合设计要求。

 　 2）无漏涂、脱粉、明显裂缝等。如有个别裂缝，其宽度不大于0.5mm。

 　 3）涂层与钢基材之间和各涂层之间，应粘结牢固，无脱层、空鼓等情况。

 　 4）颜色与外观符合设计规定，轮廓清晰，接槎平整。

 　 b..厚涂型钢结构防火涂层应符合下列要求：

 　 1）涂层厚度符合设计要求。如厚度低于原订标准，但必须大于原订标准的85%，且厚度不足部位的连续面积的长度不大于1m，并在5m范围内不再出现类似情况。

 　 2）涂层应完全闭合，不应露底、漏涂。

 　 3）涂层不宜出现裂缝。如有个别裂缝，其宽度不应大于1mm。

 　4）涂层与钢基材之间和各涂层之间，应粘结牢固，无空鼓、脱层和松散等情况。

 　 5）涂层表面应无乳突。有外观要求的部位，母线不直度和失圆度允许偏差不应大于8mm。

    5.碳纤维布原材与拉拔实验的取样

1）原材复试：每3000m2送一组，做两项检测样品为长1.5m，宽为实际碳纤维布宽度。（GB50367 2006）

2）拉拔实验：加固材料表面积均匀划分若干区，每区100m2（不足100m2按100m2计），且每层楼不得少于1区，每区为一个检查组，每组3个检验点。

3）送检要看清厂家标明的A、B胶比例，取样时按比例取，在样品上标出A、B胶，标出比例。一般都大于1kg，进一次做一次。

6.钢绞线-聚合物砂浆取样

1）钢绞线取样：大于1.5m三根，代表数量60t。

2）聚合物砂浆：10kg代表数量100t。

3)现场试块：每1000m2（不足1000m2按1000m2计）做一组标洋，一组同条件，且每层不少于一组。。
