钢与混凝土组合梁的类型
时间 ：2020-05-23 02:34点击 ：
钢与混凝土组合梁除了使用已久的外包混凝土组合梁(其设计属于钢筋混凝土结构范围，常称劲性钢筋混凝土梁，本节不叙述)外，通常有下列类型:

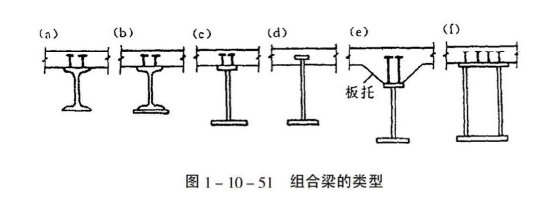

1. 工形截面组合梁—其主要型式如图1-10-51a、b、c由于面板混凝土主要受压，一般应加强工形截面受拉下翼缘。图1-10-51d的型式将工形截面上 翼缘伸入混凝土面板中，可不再设置连接件，由于不经济故应用较少。图1-10-51e，是设置板托的型式，板托使支模困难，但带来不少好处:加大了梁高,把钢梁顶皮下移，使其更接近截面中和轴，从而减小钢梁压应力或使其完全受拉，板厚较小时为设置连接件提供空间等。
2.箱形截面组合梁(图1-10-51f)—常用于桥梁结构，承载力和刚度较大。
